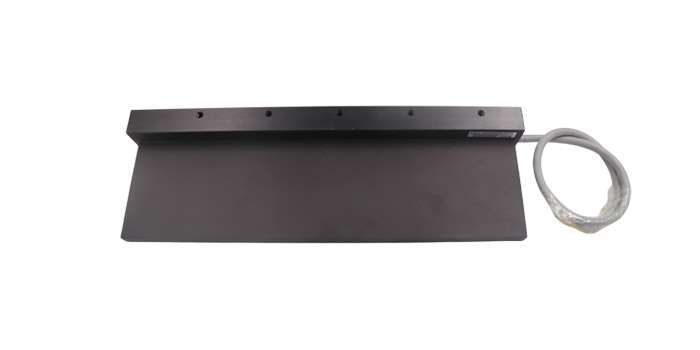

U型槽直線電機TMCE0550-370

【絕緣耐壓】AC1500 1min
【絕緣電阻】DC500V 100M以上
【冷卻方式】 自然冷卻
【線圈峰值溫度】120℃（E等級）

全國熱線

400-007-7724

產品·參數

全新通用化設計 適用各種控制方式

產品名稱：	U型直線電機TMCE0550-370-000
絕緣耐壓：	AC1500 1min	絕緣電阻：	DC500V 100M以上
環境溫度：	0-40度	環境濕度：	20%-80%
冷卻方式：	自然冷卻	線圈峰值溫度：	120℃（E等級）
電機參數	符號	單位	數值
電阻@25℃ P-P	R	OHMS	3.6
峰值電流	Ip	Arms	22
持續電流	Ic	Arms	6.5
力常數值	Kf	N/Arms	86
反電動勢	Kb	Vrms/M/S	50
電感 P-P	L	mH	9
峰值力	Fp	N	1900
持續推力	Fc	N	550
電機常數	Ka	N/√w	37.5
時間常數	Te	ms	2.5
峰值功率	Pp	W	2700
峰值位移	Pc	W	220
熱阻	θth	C/W	0.36
繞組溫度	Tmax	C	120
線圈重量	WTc	g	3800
總長	L	mm	370

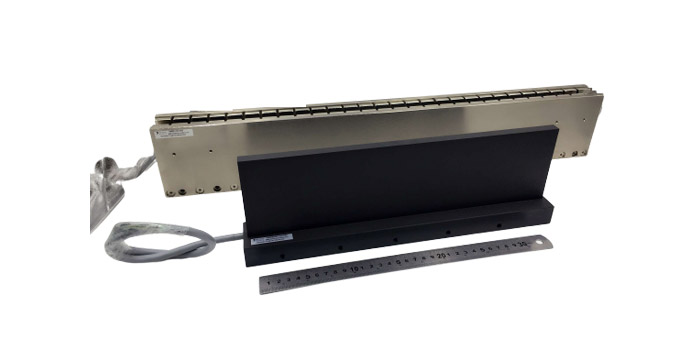

TMCE0550-370-000 U型直線電機動子適配直線電機定子型號
TMFE-250-000		TMFE-500-000

U型直線電機定子產品參數
產品名稱:	U型直線電機E系列	型號：	TMFE-250-000
定子參數	符號	單位	數值
標準長度	L	mm	252
標準寬度	W	mm	110
標準厚度	T	mm	50
磁軌重量	Wta	Kg/m	29.2
產品名稱:	U型直線電機E系列	型號：	TMFE-500-000
定子參數	符號	單位	數值
標準長度	L	mm	504
標準寬度	W	mm	110
標準厚度	T	mm	50
磁軌重量	Wta	Kg/m	29.2

: 圓柱型音圈電機匯總

TMEC系列的圓柱型音圈電機，由于它能提供高力和高加速度，峰值力范圍1N到5000N,因此占據了80%的市場。行程一般不超過50mm,我們的音圈電機較小的直徑是12mm。這種類型的電機運用包括控制閥，Z軸抓物和短距離的精確的位置控制，震蕩器，吸震器等等，運用的市場包括醫療設備，半導體，航空航天和自動化領域。

: 平板型音圈電機匯總

TMEP系列的平板音圈電機（音圈馬達）,比同樣類型的TMES系列的音圈電機（音圈馬達）行程要短,但它也有著自己的優勢,低重量,因此響應時間短,峰值力能達到300N行程到20mm。TMEP系列的音圈電機（音圈馬達）可以制作成比較小的X-Y兩軸的運動平臺,這種運用多見于半導體行業和微型設備工業領域。

: 矩型音圈電機匯總

TMES系列矩型音圈電機（音圈馬達）與同重量的TMEC系列的電機相比，力比較小。但能提供長的行程。峰值力能做到1000N，行程到250mm。這類型的電機可以單獨使用，也可做成X-Y兩軸平臺，與TMEP系列的比較相似，主要運用于半導體行業和微型設備工業領域。

: 擺動型音圈電機匯總

TMER系列的擺動音圈電機(音圈馬達)是把TMES系列的音圈電機(音圈馬達)變彎,滿足角度擺動的電機，這種類型的電機能提供擺動角度120度,扭力達到50N.m。擺動音圈電機(音圈馬達)典型的運用是激光的鏡面反射技術、回轉閥、阻尼器等等運用。它的市場包括：半導體行業、自動化,工業、航空和航天工業領域。
